[Deep Learning-딥러닝]Backpropagation (역전파) 및 Delta Rule을 이용한 가중치 조정 방법 소스 구현 - XOR 연산

이번 포스팅은 MLP 구조를 이용하여 XOR 연산법을 구현하는 방법에 대해서 알아보겠습니다.

요새 좋은 라이브러리도 많아서 굳이 이런 걸 만들 필요가 있을까도 생각이 들겠지만, Tensorflow에서 제공하는 방법으로 구현은 당연하고, 학습 알고리즘을 더욱 잘 이해하려면 직접 구현이 꼭 필요하다고 생각이 들어서 직접 구현해 봤습니다.

파이썬을 다루어 본 적이 없어 Doc 사이트 및 많은 구글링을 하였습니다. 또한 국내 많은 개발자는 대부분 DB를 이용하여 데이터를 처리하는 업무를 많이 합니다. 저 역시 이런 일을 많이 했습니다. 행렬 계산이 머릿속에 잘 그려지지 않아 많은 시행착오가 있었습니다.

소스 구성은 델타룰 알고리즘 및 제곱합을  Python으로 구현한 소스와 두 번째는 Tensorflow를 이용한 구현 두 가지입니다.

선행 학습으로 “경사하강법”, “Solving XOR Problem with MLP”과 “Back propagation” 이론이 필요하므로 “https://ynebula.tistory.com/14”, “https://ynebula.tistory.com/22”, “https://ynebula.tistory.com/24” 포스팅 참고 바랍니다.

학습 내용 및 신경망 구성

XOR 연산을 제곱합 비용함수와 델타룰 학습 알고리즘으로 구현합니다. 신경망 구성은 다음과 같습니다.

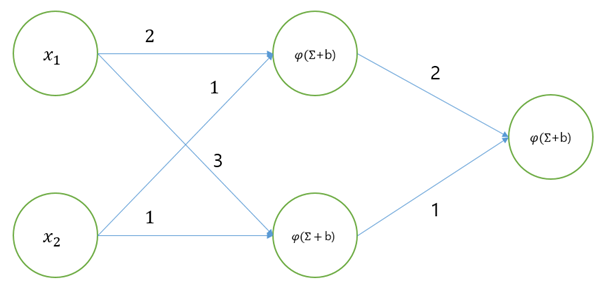

Network

직접 구현에서는 구현 편의상 편차는 0으로 가정하고 구현하였습니다.

제곱합 및 델타룰 알고리즘 구현

소스 구성은 “Sigmoid 함수”, “제곱합 학습 알고리즘”, “가중치 초기화 및 학습 훈련”, “학습 테스트” 부분으로 구성되어 있습니다. 학습 방법은 SGD 방식으로 구현했습니다. 또한 행렬곱 연산과 행렬합 연산 방법을 이해해야 소스 원리를 알 수 있습니다.

1.     Sigmoid 구현

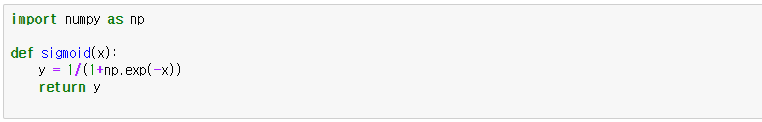

Source-1

Sigmoid 함수를 구현하기 위해 numpy 라이브러리를 import 합니다. 개인적으로 학습률은 너무 높지 않은 수로 설정하는 것이 좋다고 생각됩니다. 과거에 학습률을 0.9로 했을 때 결과가 잘 나오지 않았던 기억이 있습니다. N은 데이터가 4개로 되어 있으므로 4로 설정합니다.

2.     제곱합 학습 알고리즘

Source-2

backpropagationXOR 함수는 인공신경망의 가중치를 조정해서 반환하는 기능을 합니다. 인자로 가중치와 학습 데이터를 넘겨받아 새로 갱신된 가중치를 반환합니다. 인자의 역할은 다음과 같습니다.

- W1: 입력층-은닉층 가중치 행렬을 보관하는 변수 - W2: 은닉층-출력층 가중치 행렬을 보관하는 변수 - X: 학습 데이터의 입력 데이터 - D: 학습 데이터의 정답 데이터

Feed forward 부분은 가중 합 및 활성함수를 적용하였습니다. 오차 부분에서 주의할 점은 은닉층의 오차를 구할 때 W(가중치)를 전치(transpose) 했다는 점입니다. 이 오차를 사용해 은닉층의 델타를 구합니다. SGD 방식을 사용했으므로 데이터를 학습할 때마다 가중치를 갱신합니다.

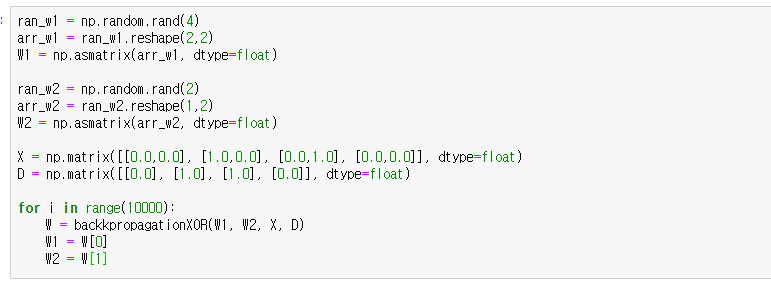

Source-3

학습이 완료되면 최종 W1, W2을 이용해서 훈련 같은 방법으로 출력 값을 구하면 됩니다.

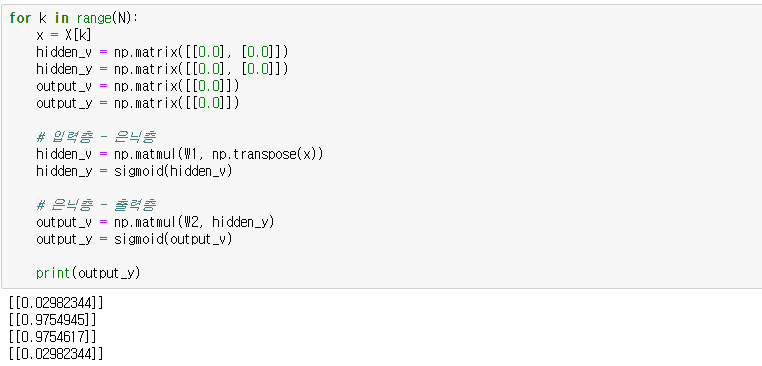

Source-4

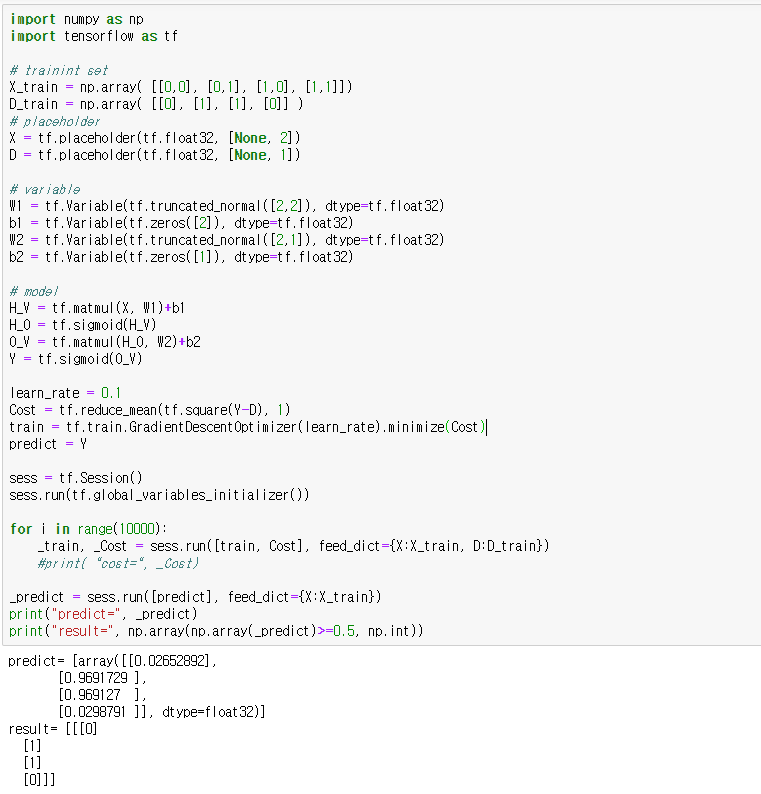

텐서플로

은닉층, 출력층의 가중 합을 구하기 위해 행렬 곱을 연산하는 tf.matmul 함수를 사용합니다. 행렬 연산이 끝나면 편차 더해줍니다. 그리고 활성함수 tf.sigmoid를 적용하여 출력값을 계산합니다.

reduce_mean 함수는 텐서의 차원을 1차원으로 줄이고 elements의 평균을 계산합니다. 즉 정답과 출력값의 차이인 오차의 평균을 반환합니다. GradientDescentOptimizer 함수는 경사하강법 알고리즘을 구현한 함수입니다. 이 함수는 Cost가 최소가 되도록 합니다. GradientDescentOptimizer 함수는 compute_gradient와 apply_gradients 함수를 결합한 형태입니다.

텐서플로는 Session() 함수를 통해 세션을 생성하고 프로그램을 Tensorflow 라이브러리와 연결이 됩니다. 즉, 텐서플로가 알고리즘을 실행하기 위해서는 Session을 생성하고 run 메서드에 train 매개변수를 넣어 호출해야 합니다. 또한 앞에서 선언한 변수를 initialize_all_variable() 메서드를 사용해서 먼저 초기화해야 합니다. 텐서의 자료형, 구조 및 이름을 매개변수로 설정합니다. feed_dict() 의 매개변수로 전달합니다.

 Source

다음 git URL에서 전체 소스를 다운받을 수 있습니다.

https://github.com/ynebula/First-Contact-with-Books/blob/master/Deep_Learning/Backpropagation.ipynb

ynebula/First-Contact-with-Books



감사합니다.



[Reference]

딥러닝 첫걸음

www.tensorflow.org
